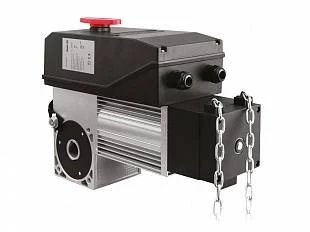

Привод Shaft-60 IP65 для промышленных секционных ворот

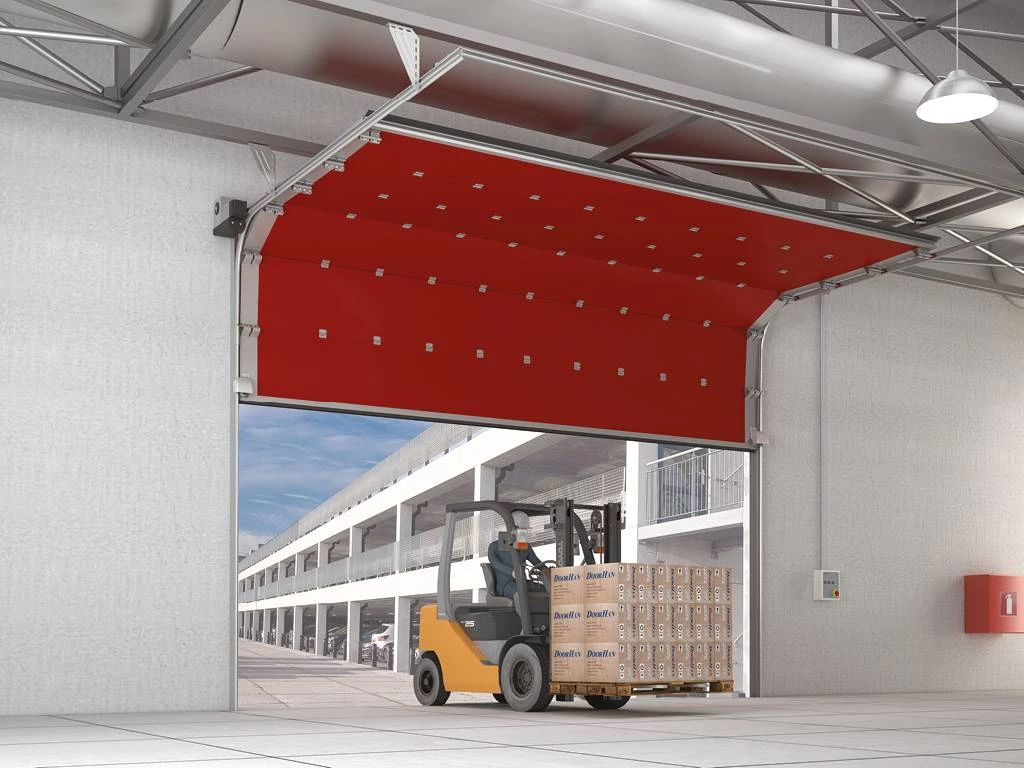

Зона применения

Противопожарные секционные ворота

Промышленные секционные ворота всех типов

Преимущества

1. Возможность разблокировки редуктора при отключении электроэнергии для управления воротами вручную

2. Отдельная клемма для подключения светофора без использования дополнительного блока управления

3. Точная регулировка крайних положений ворот при помощи концевых выключателей кулачкового типа

4. Возможность ручного управления воротами при помощи цепи в случае долговременного отключения электроэнергии

5. Повышенный уровень IP благодаря уплотнителям и герметезации кабель-вводов. Возможность установки привода на объектах с повышенной влажностью

Дизайн

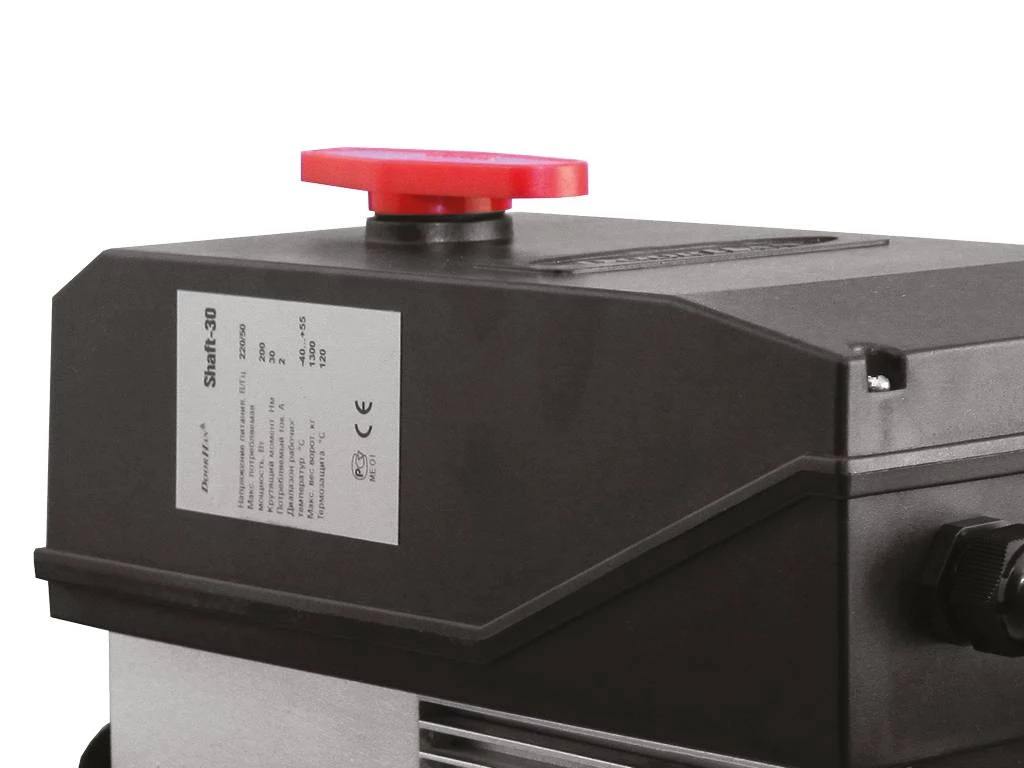

Рычаг разблокировки редукторa

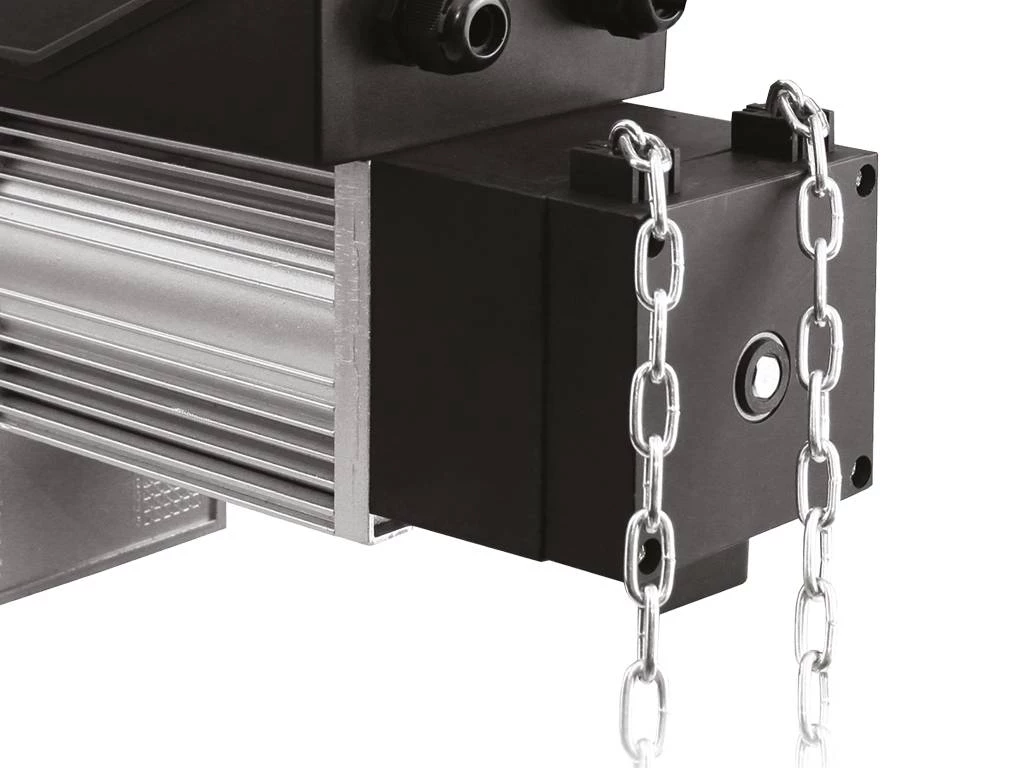

Цепной редуктор

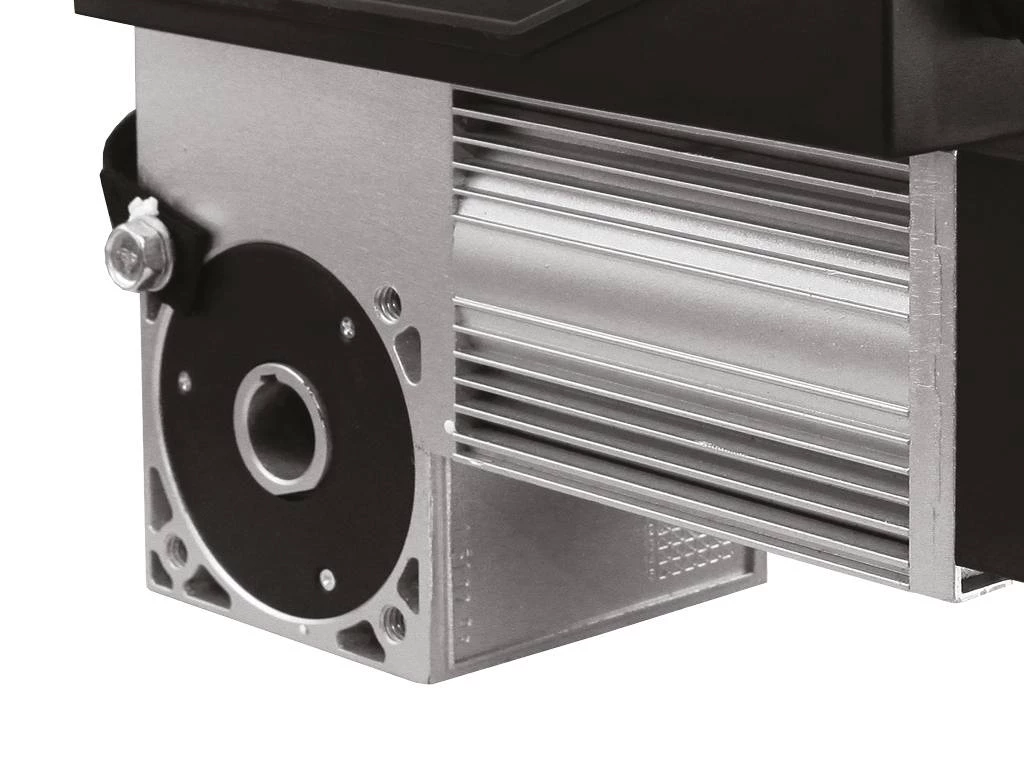

Высокий уровень теплоотдачи двигателя

Таблица размеров

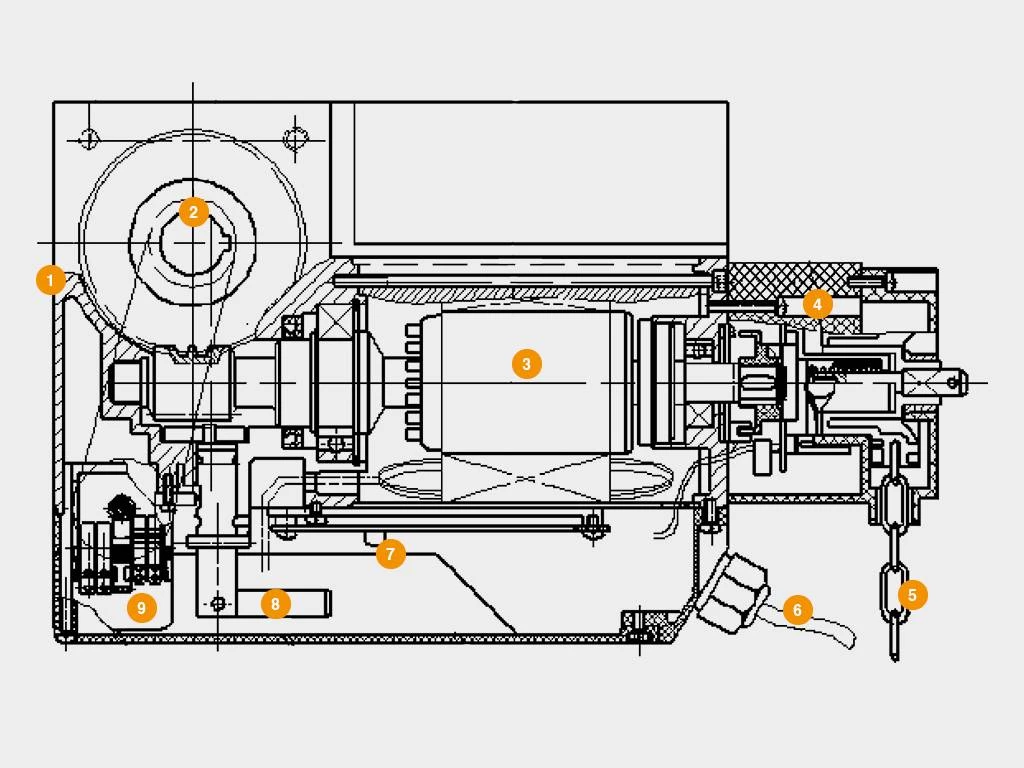

Конструкция

1. Корпус редуктора

2. Отверстие под вал ворот

3. Двигатель

4. Узел ручной цепи

5. Ручная цепь

6. Кабель

7. Клеммная колодка

8. Рукоятка расцепителя

9. Концевик

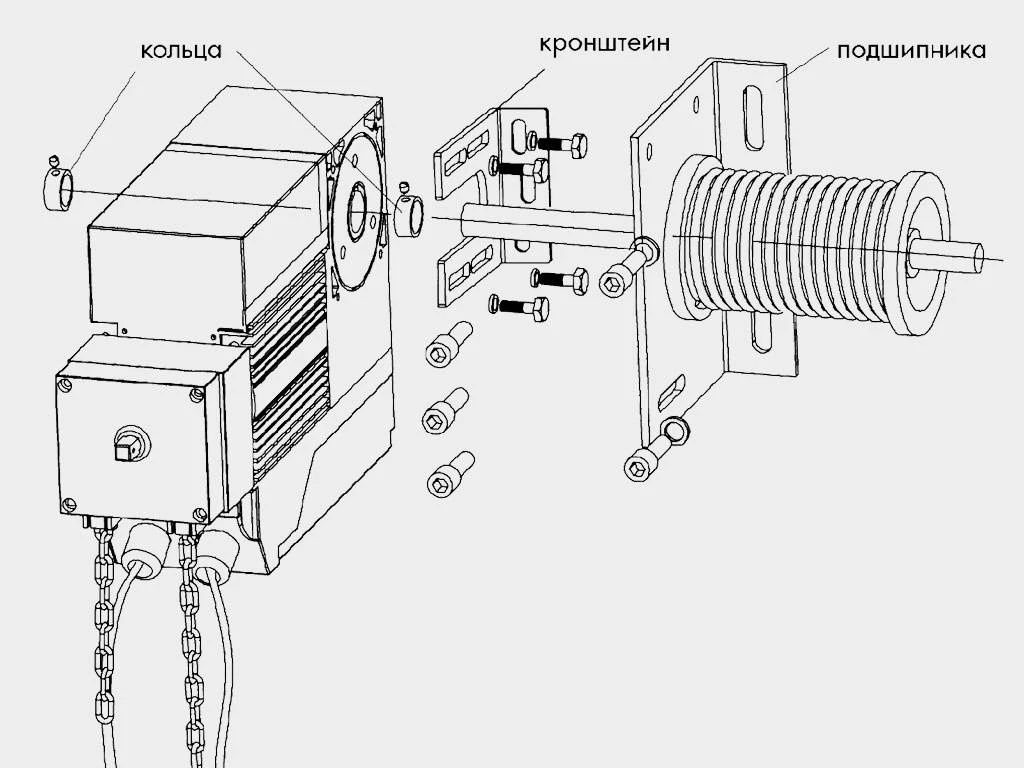

Способы монтажа

Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.

Условия эксплуатации продукции

1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
6. Не оставляйте электрический двигатель со снятой цепью!
7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
9. Движение транспорта и людей допускается после остановки створок и выключения привода.
10. Не допускайте детей к использованию привода и его элементов.
11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
