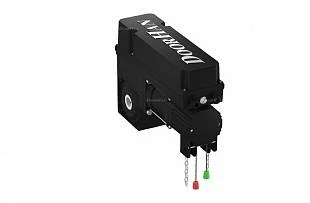

Привод Shaft-50 для промышленных секционных ворот

Зона применения

Противопожарные секционные ворота

Промышленные секционные ворота всех типов

Преимущества

1. Плата управления удобна и проста в подключении, легкосъемные клеммы значительно упрощают этот процесс

2. Для дистанционного управления приводом в плату встроен приемник с несущей частатой 433 мГц, в который можно прописать до 60 пультов

3. Точность остановки ворот в крайних положениях обеспечивают концевые выключатели кулачкового типа, регулировка которых осуществляется шестигранником

4. Наличие световых индикаторов на плате помогает контролировать все этапы работы привода и получать информацию о выбранной логике работы

5. Повышенная надежность и долговечность цепь редуктора выполнена из высококачественной стали с оцинковкой толщиной более 12 мкМ, все звенья сварные

Дизайн

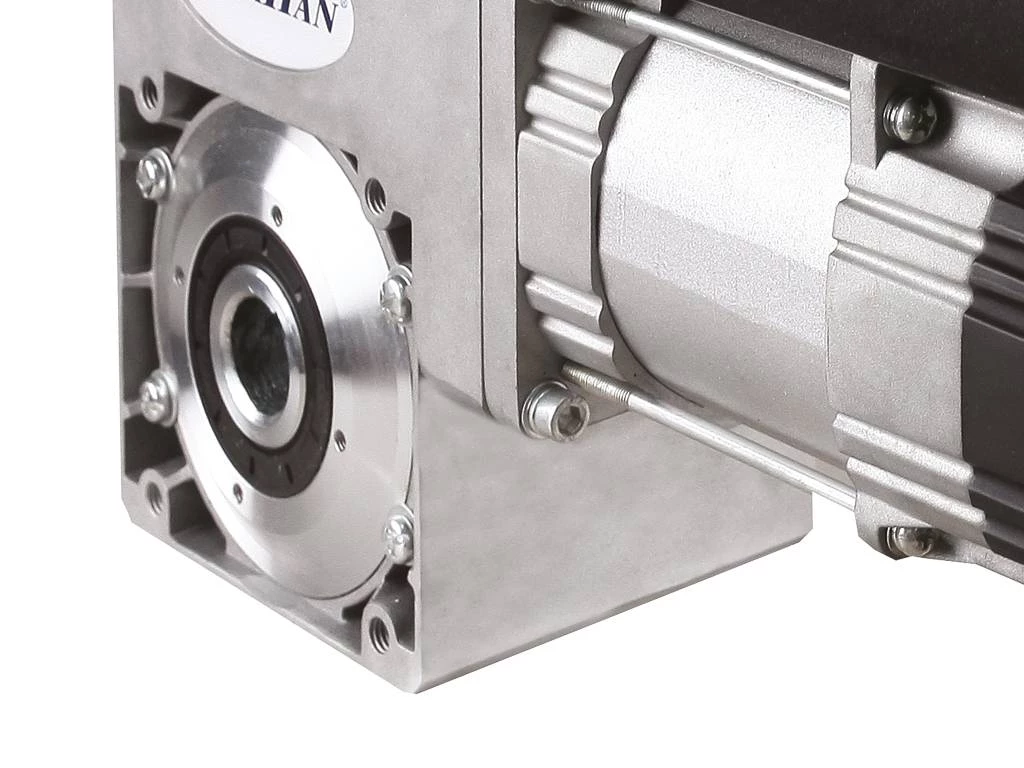

Высокий уровень теплоотдачи двигателя

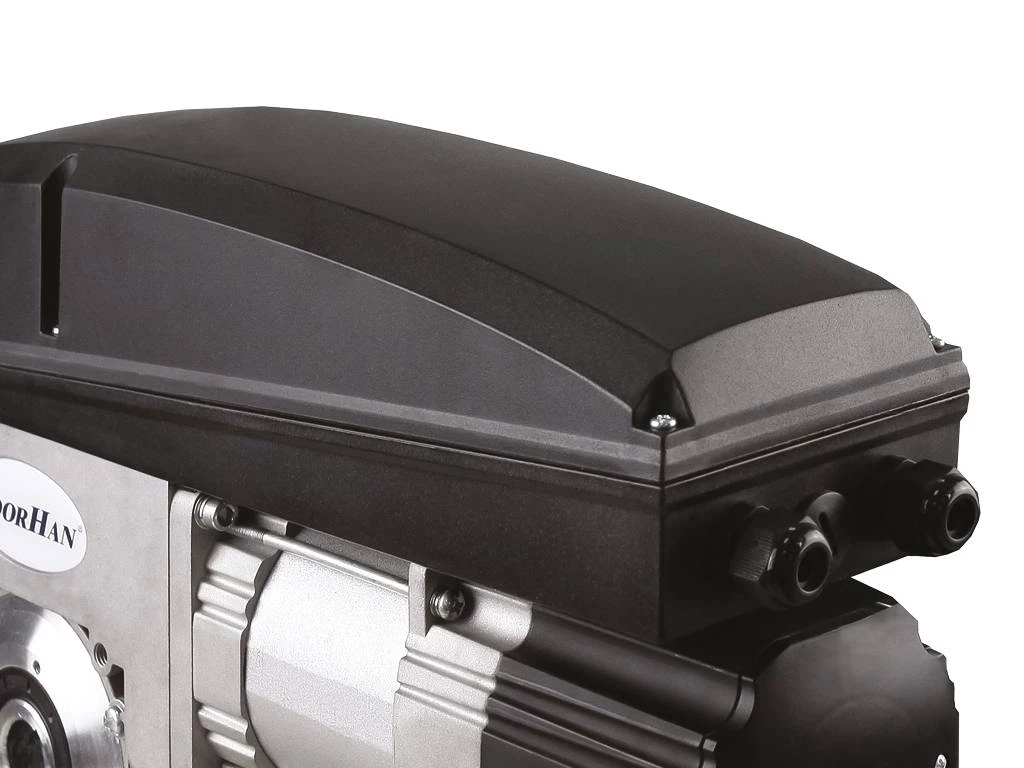

Встроенный блок упрaвления

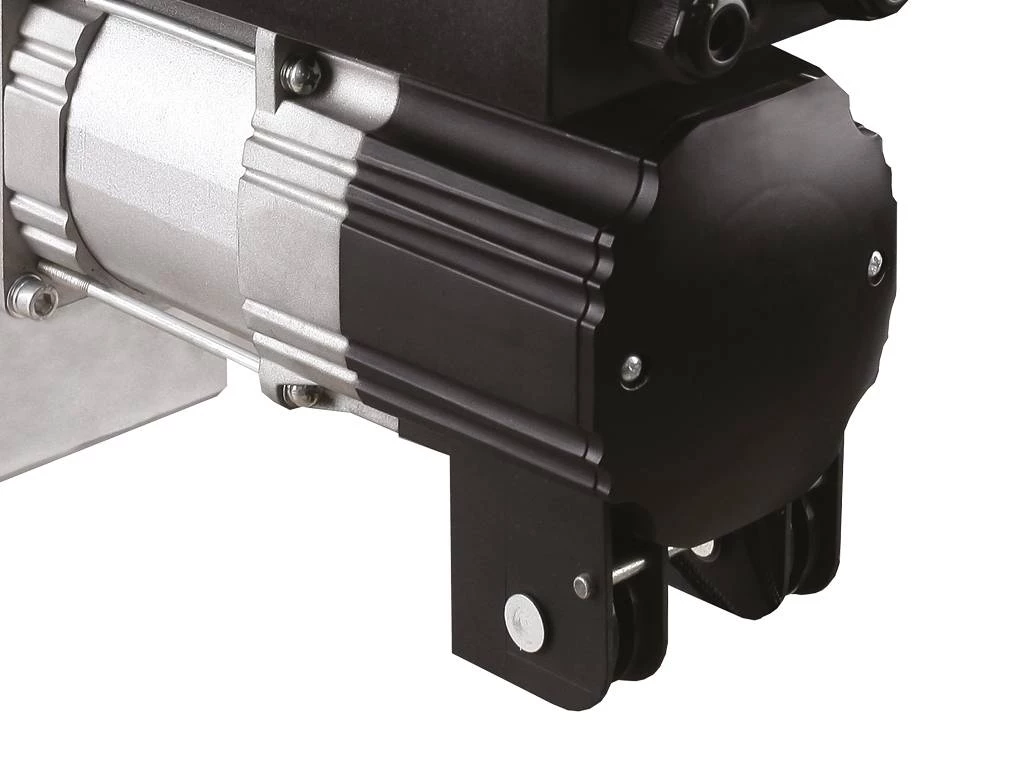

Цепной редуктор.

Таблица размеров

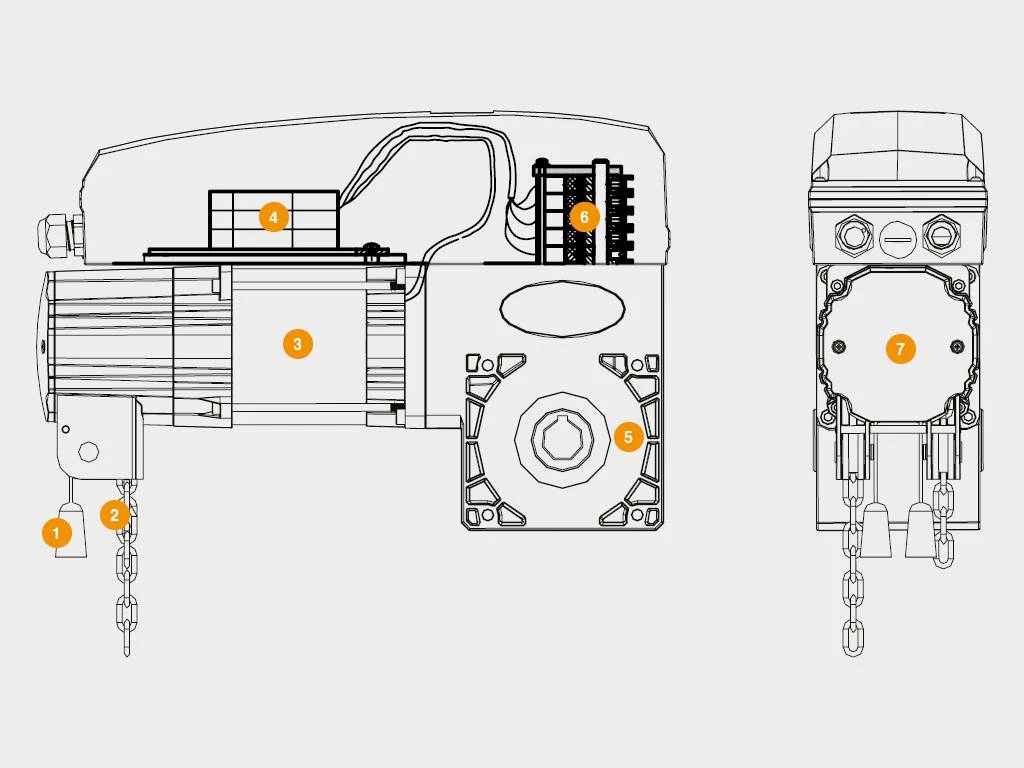

Конструкция

1. Шнур рaсцепителя.

2. Ручная цепь

3. Двигатель

4. Блок управления

5. Корпус редуктора

6. Концевые выключатели

7. Узел ручного привода

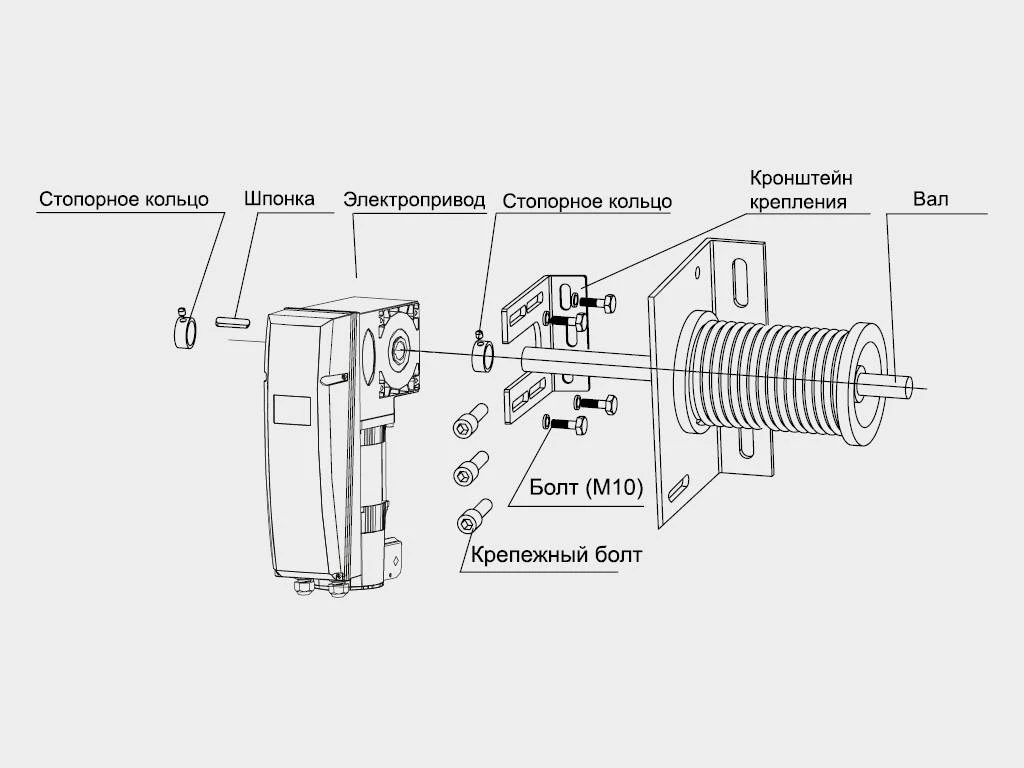

Способы монтажа

Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.

Условия эксплуатации продукции

1. Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
2. Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
3. Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
4. При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
5. Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
6. Не оставляйте электрический двигатель со снятой цепью!
7. Не эксплуатируйте автоматический привод при обнаружении неисправностей.
8. Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
9. Движение транспорта и людей допускается после остановки створок и выключения привода.
10. Не допускайте детей к использованию привода и его элементов.
11. Исключите вмешательства в работу автоматической части устройства.

Упаковка

Гарантийные обязательства

Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
